9.5.19

7C20m - rintangan dalam, tenaga terlesap pada mentol, memilih model transmission

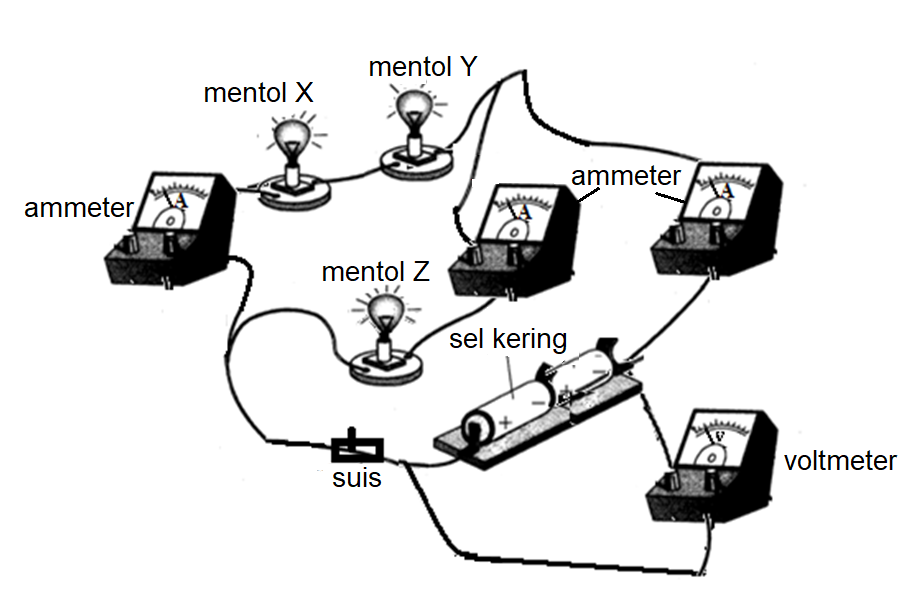

12       Rajah 12.1 menunjukkan satu litar elektrik. Kadaran kuasa mentol Z adalah “6.0 V,
6.0 W” manakala kadaran kuasa mentol X dan mentol Y adalah “2.4 V, 3.0 W”.
           Apabila suis dimatikan, bacaan voltmeter adalah 6.0 V, dan apabila suis dihidupkan,             bacaan voltmeter adalah 4.8 V.



Rajah 12.1

            (a)        (i)     Namakan kuantiti fizik yang diukur oleh voltmeter ketika suis
dimatikan.
                                                            [1 markah]

                        (ii)        Beri sebab mengapa bacaan voltmeter berkurangan apabila suis                                     dihidupkan.
[1 markah]

                        (iii)       Terangkan keadaan nyalaan mentol Z apabila suis dihidupkan.
[2 markah]

               (b)     Mentol X, Y dan Z dibiarkan menyala selama 5 minit.
                        Hitung tenaga haba yang dilesapkan dalam mentol Y.
[3 markah]

                (c)   Anda diberi dua mentol P dan Q yang mempunyai kadaran kuasa yang sama                        dengan mentol X dan Y.
 Dengan menggunakan sel kering dalam Rajah 12.1, lukis gambarajah litar  untuk   keempat-empat mentol itu supaya mentol-mentol itu boleh menyala    dengan kecerahan normal apabila suis dihidupkan.
                       Beri satu sebab untuk susunan mentol yang anda lukis itu.
[3 markah]


     (d)      Rajah 12.2 menunjukkan model penghantaran tenaga elektrik ke sebuah
  rumah dengan menggunakan transformer dan kabel penghantaran.



              Rajah 12.2

                        Jadual 12 menunjukkan ciri-ciri bagi model penghantaran tenaga elektrik
                        yang berbeza.

Model penghantaran tenaga elektrik
Jenis transformer X
Jenis transformer Y
Bahan untuk kabel penghantaran
Kadar pengembangan kabel penghantaran
K
Injak turun
Injak naik
konstantan
tinggi
L
Injak naik
Injak turun
aluminium
rendah
M
Injak turun
Injak turun
aluminium
tinggi
N
Injak naik
Injak naik
konstantan
rendah

Jadual 12

                       Kaji spesifikasi keempat- empat model penghantaran tenaga elektrik itu.
                       Terangkan kesesuaian setiap spesifikasi untuk kesemua model penghantaran                   tenaga elektrik dan tentukan model yang paling sesuai digunakan bagi                 penghantaran tenaga elektrik yang selamat dan efisien.
                        Beri sebab untuk pilihan anda.

 [10 markah]



JAWAPAN:
